अवशिष्ट धारा ट्रांसफार्मर उच्च धारा

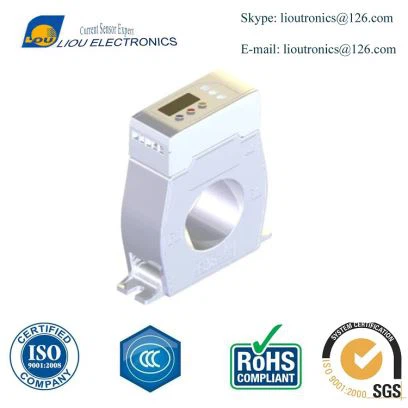

LO-ORCT-XX आयताकार श्रृंखला अवशिष्ट धारा ट्रांसफार्मर (RCT) का उपयोग मुख्य रूप से 380V, 660V कम वोल्टेज वितरण कैबिनेट, या घनी पैक कैबिनेट में, संबंधित सर्किट स्थापना नोड्स पर अवशिष्ट धाराओं का लगातार पता लगाने और निगरानी करने के लिए किया जाता है।

इस श्रृंखला का आवरण पर्यावरण के अनुकूल अग्निरोधी ABS इंजीनियरिंग प्लास्टिक, उच्च पारगम्यता वाले नैनोक्रिस्टलाइन नरम चुंबकीय पदार्थ से बना है, जो उच्च परिशुद्धता, अच्छा संतुलन प्रदर्शन, कॉम्पैक्ट आकार, उच्च इन्सुलेशन शक्ति, मजबूत प्रभाव प्रतिरोध और स्थापना में आसानी प्रदान करता है। यह इनडोर वातावरण में विश्वसनीय और स्थिर रूप से संचालित होता है।

LO-ORCT-XX आयताकार श्रृंखला में 300 मिमी तक की बसबार चौड़ाई वाले सर्किट के लिए उपयुक्त पांच विनिर्देश शामिल हैं, जो 1000A तक के वितरण सर्किट में अवशिष्ट धाराओं का पता लगाने की जरूरतों को पूरा करते हैं।

यह श्रृंखला एक अनुकूलित चुंबकीय सर्किट डिज़ाइन को अपनाती है, चुंबकीय सर्किट विशेषताओं के आधार पर कॉइल वाइंडिंग प्रक्रिया को सेट करती है, और इसे एक कॉम्पैक्ट शील्डिंग संरचना के साथ जोड़ती है। यह उत्पाद को कॉम्पैक्ट आकार बनाए रखते हुए सटीकता, संवेदनशीलता और संतुलन प्रदर्शन की आवश्यकताओं को पूरा करने की अनुमति देता है। उत्पाद के फिक्सिंग पैरों में एक रोटरी संरचना डिज़ाइन है, जो न केवल पैकेजिंग और परिवहन के दौरान लागत को कम करता है बल्कि फिक्सिंग संरचना के लिए अच्छी सुरक्षा भी प्रदान करता है।

कॉपर बार सर्किट में स्थापित उत्पाद के बड़े विनिर्देशों के लिए, उत्पाद के अपेक्षाकृत भारी वजन के कारण, स्थापना की स्थिरता बढ़ाने के लिए एक फ्लैट माउंटिंग ब्रैकेट का उपयोग करने की सिफारिश की जाती है। बेहतर निगरानी परिणाम प्राप्त करने के लिए, बसबार को ट्रांसफार्मर के आयताकार थ्रू-होल के बीच में रखना सबसे अच्छा है, बसबार को उत्पाद के सीधे किनारे की आंतरिक दीवार की तरफ बहुत करीब रखने से बचें।

इस श्रृंखला के टर्मिनल पदों में भी एक मानक रेल संरचना डिज़ाइन को अपनाया गया है, जिससे सिग्नल प्रोसेसिंग यूनिट के आवास को इसके शीर्ष पर क्लैंप किया जा सकता है। इससे उत्पाद को अधिक विस्तार क्षमता मिलती है।
